システム建築 yess建築
yess建築 構造例現代は価値を追求する時代といわれていますが、工場・倉庫をはじめとした低層建築においても、建築物の意匠性と機能に対するニーズは、ますます高い価値が求められています。従来のシステム建築では、合理性をポイントとしているにもかかわらず、けっしてローコストとは言えず、画一的なデザイン形状でしか建設できませんでした。横河システム建築の「yess建築」は、従来のシステム建築が持つ弱点であった「経済性・耐久性・意匠性」を見直した、価値の高いこれからのシステム建築です。

yess建築が誇る高強度構造と高断熱効果

最大無柱スパン60mを実現したフレーム 材質は、高速道路の橋桁や高層ビルに使用されている材質と同等の鋼材を使用。最適断面と合理的な高強度構造をコンピュータで算出しています。だからこそ無柱スパン最大60m、中間柱を配した建物幅では最大120mという大スパンの建設を可能にしました。

断熱性能はALCの約3倍 屋根パネル(SSルーフ、Pリブルーフ、PXルーフ)+Yマット100mm(表皮材つきグラスウールマット)は、折板+結露防止用裏貼り材の費用とほぼ同等の低コストで、ALC100mmの約3倍にもあたる高い断熱性能を有します。

yess建築とは 施工例 「yess建築」は、
  ■フレーミングシステム:鉄骨フレーム・母屋・胴縁
  ■ルーフィングシステム:金属屋根
  ■ウォールシステム:金属外壁/外壁下地
以上、3つのシステムの組み合わせからなる、意匠性にすぐれた
フレキシブルなシステム建築です。


目的や用途に応じたオーダーメイド

フレキシブルに対応 工場や倉庫、スポーツ施設やレジャー施設、店舗にいたるまで、大スパンの低層建築に対応します。ご要望に応じて、建物の形状と寸法をコンピュータに入力、CADでドローイング、CAMを介して生産ラインへ指示が出ます。yess建築は、フレキシブルに応えるオーダーメイド感覚のシステム建築をいえます。標準仕様は金属外壁材ですが、ALC等の外壁材にも適用できます。

短納期で低コストを実現 フレーム材だけでなく屋根パネル材にも抗張力鋼を採用し、物件ごとに応力に応じた最適断面を設定すると同時に、屋根と母屋とフレームが一体化して構造設計されます。従来のシステム画一化を見直した合理的なシステムです。
また、現場でのボルト接合をすべて標準化しているため、現場での溶接は一切不要です。さらに、部材点数を最小限に抑え、水切りなどの現物類も標準化しているので、工事のスピードアップと同時に確かな施工精度が得られます。

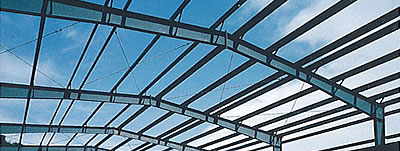

フレーミングシステム
システム概要主フレーム 板厚4.5mm〜19mmを主体とした高張力鋼板を使用。Web8mm以下は片側すみ肉溶接されたテーパーH型断面を基本とします。 母屋・胴縁板厚1.6mm〜3.2mmの鋼板をロール成形したZ・C型断面を基本とします。
下塗工場塗装フレームはエポキシ変性アルキド樹脂ペイントのディップ塗装。Z216mmの母屋胴縁はF08(合金化溶融亜鉛メッキ鋼板)又は、溶融亜鉛メッキZ12(SGH400)を使用し、工場にて特殊変性アクリル樹脂塗料(グレー色)を塗布します。
Z280mmの大型母屋には溶融亜鉛メッキZ12(SGH490)を使用し、めっきのままの工場出荷とします。
製造管理 コンピュータでおこなわれますので、安定した品質が得られます。
鉄骨システム リジッドフレーム、連続フレーム、差掛けフレーム施工例スパン方向ラーメン構造
桁行方向 ブレース構造
柱脚 ピン構造

標準許容寸法表
フレームタイプ 最大スパン 標準桁行間隔 最大軒高
リジッドフレーム(短期積雪地) 60m 4.5m〜10.8m 16m
(標準12m以下)
リジッドフレーム(長期100cm×3kg×70%) 34m〜38m 4.5m〜8.1m
リジッドフレーム(長期150cm×3kg×70%) 28m〜32m .4.5m〜7.5m
連続フレーム(短期積雪地) 各スパン50m 4.5m〜10.8m
連続フレーム(長期100cm×3kg×70%) 各スパン28m〜32m 4.5m〜8.1m
連続フレーム(長期150cm×3kg×70%) 各スパン24m〜28m .4.5m〜7.5m
差掛けフレーム(短期積雪地) 20m 4.5m〜11m
※実際のスパンと桁行間隔の関係は建築条件により異なります。詳しくはお問合せください。
スパンの間隔 1mmピッチで設定可能
間柱間隔 1mmピッチで設定可能(不等間隔でも可能)
桁行間隔 1mmピッチで設定可能
軒高 1mmピッチで設定可能

ルーフィングシステム
システム概要素材 高張力鋼材(SGLC440・SGC440)を採用し、パネル施工時の損傷防止機能を高めています。
引っ張り強度=440N/mu以上
表面処理ガルバリウム鋼板
アルミニュウムの長期耐久性と亜鉛のもつガルバニックアクション(犠牲防蝕効果)をあわせもち、亜鉛メッキ鋼板の3〜6倍の耐久性に富んだ亜鉛とアルミ(55%)の合金メッキ(AZ150)の無塗装仕様です。
SPカラー(スーパーポリエステル樹脂塗装鋼板)
従来のカラー鉄板よりも耐久性に富んだ、ガルバリウム鋼板(AZ150)に高分子ポリエステル樹脂を焼付け塗装(2コート2ベーク)した鋼板です。
オプションとしてFXカラー(フッソ樹脂塗装鋼板)にも対応できます。
専用ファスナー従来の金属屋根に使用されているものより、施工性・水密性・耐久性にすぐれた専用ファスナーが用途別に用意されています。
下穴開け、ネジ立て、締め付けが一工程で完了する特殊なファスナーです。
外部用ファスナーの頭部には耐侯性に富んだステンレスを使用し、経年変化による劣化を防いでいます。
ネジ部にも耐蝕性を得るためにステンレスにラスパート処理がされています。
さらに特殊パッキングにより、高い水密性と気密性を確保しています。

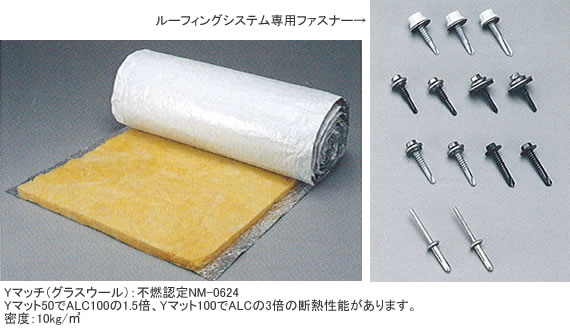

ルーフィングシステム専用ファスナー

ウォールシステム
システム概要素材 高張力鋼材(SGLC440・SGC440)を採用し、パネル施工時の損傷防止機能を高めています。
引っ張り強度=440N/mu以上
表面処理SPカラー(スーパーポリエステル樹脂塗装鋼板)
従来のカラー鉄板よりも耐久性に富んだ、亜鉛メッキ鋼板(Z27:Vリブ、Pリブ)、ガルファンカラー鋼板(アルミ5%含有:Vリブ・Pリブ)及び、ガルバリウム鋼板(AZ150:Vリブ、Pリブ、Yヴァンド、フラットヴァンド)に高分子ポリエステル樹脂を焼き付け塗装(2コート2ベーク)した鋼板です。
オプションとしてFXカラー(フッソ樹脂塗装鋼板)にも対応できます。
専用ファスナー従来の金属外壁に使用されているものより、施工性・水密性・耐久性にすぐれた専用ファスナーが用途別に用意されています。
下穴開け、ネジ立て、締め付けが一工程で完了する特殊なファスナーです。
ネジ部にも耐蝕性を得るために亜鉛メッキコーティングで表面処理がされています。

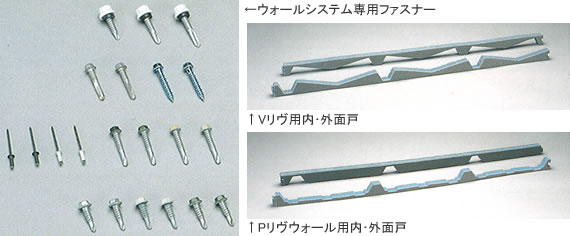

ウォールシステム専用ファスナー
